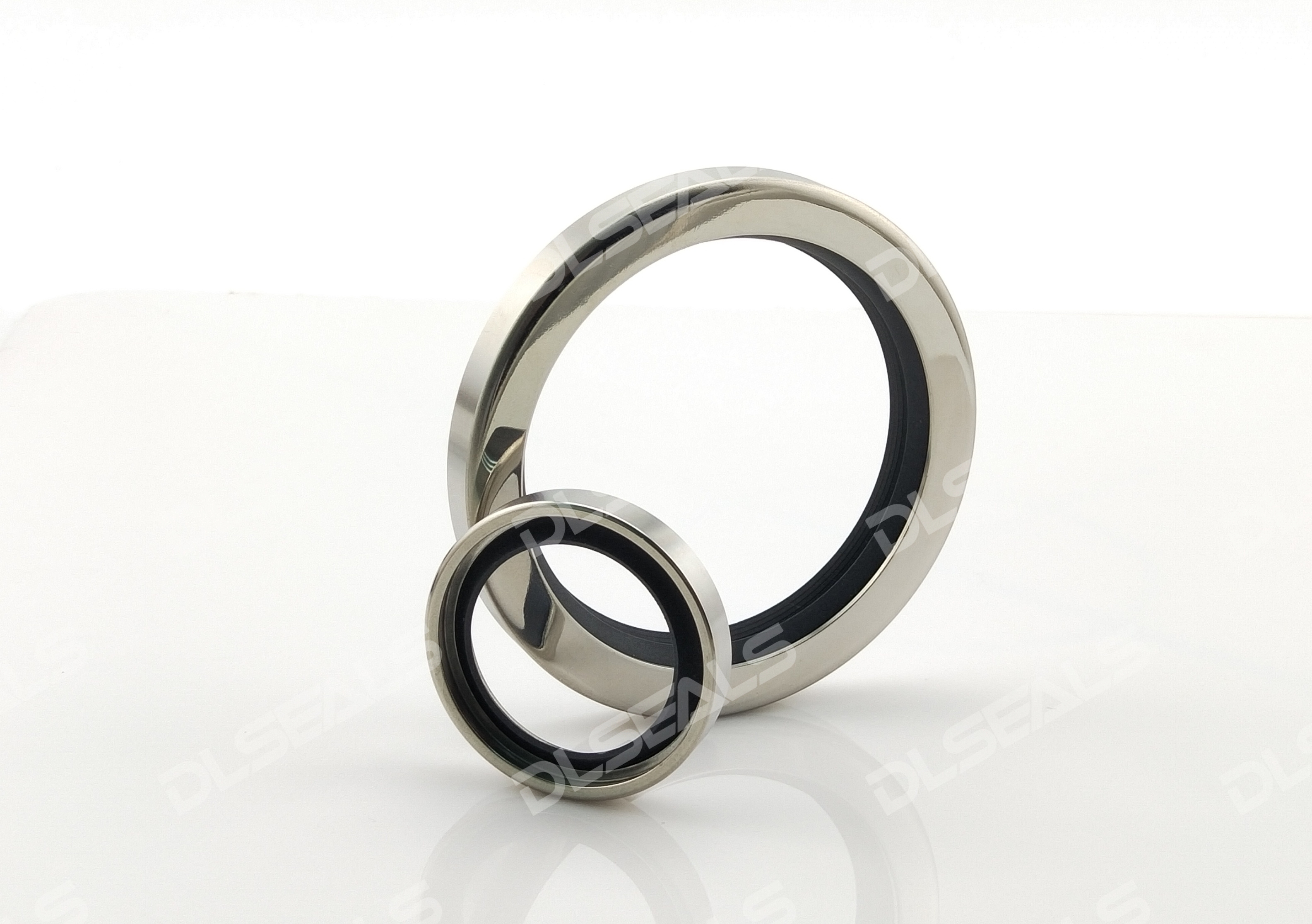

在工业旋转密封领域，?单唇油封（单唇骨架油封）?凭借其简洁高效的设计，成为中低速、中低压工况下阻挡介质泄漏、隔绝外部污染的核心部件。当这种结构搭载氯丁橡胶（CR）密封唇口与金属骨架外壳时，便形成了一个可靠且经济性极佳的标准密封方案。本文将深入剖析这一组合的设计、性能特点及其应用场景。

一、 结构解析：金属骨架支撑 + 氯丁橡胶唇口的协同作用

1. 1.

   ?金属骨架外壳 (Outer Metal Case):??

   • •?功能:?? 作为结构基础，提供刚性和强度，确保油封在压装过程中不变形，安装后保持与座孔的紧密静密封（过盈配合）。
   • •?材料:?? 通常采用低碳钢（如SPCC）或镀锌钢板冲压成型，极少数耐蚀要求高场合可选不锈钢（如SUS304）。
   • •?设计:?? 常见为L形断面，安装端（外周）设计防滑纹（滚花/网纹）或喷涂粘结涂层（如橡胶/环氧树脂），增强与座孔的抱紧力与防转能力。
   • •?卷边处理:?? 骨架唇口端常进行精细卷边，包裹橡胶根基部，防止橡胶受挤压时从骨架剥离，并提供橡胶预紧力加载的稳定支撑点。
2. 2.

   ?单唇氯丁橡胶密封体 (CR Single Lip Seal):??

   • •?主唇口 (Primary Lip / Sealing Lip):?? 橡胶唇口与旋转轴表面形成动态密封界面。
     • •?过盈量设计:?? 唇口内径设计成略小于轴径（典型过盈量0.2-0.6mm），提供初始径向力，保证密封唇紧贴轴面。
     • •?密封线设计:?? 唇口接触区形成极窄的密封带（接触宽度通常0.1-0.5mm），高接触压力保证良好封液效果，同时降低摩擦生热。
   • •?辅助结构:??
     • •?螺旋回油线 (Helical Ribs/Grooves):?? ?最重要的防泄露结构?（尤其在防液体泄漏油封上）。位于唇口空气侧（外侧），采用左旋或右旋设计（根据轴转向确定）。当轴旋转时，该螺旋线产生泵送作用，将试图泄漏的液体介质“刮”回设备内部（泵回效应）。
     • •?弹簧槽与主弹簧 (Garter Spring):?? 唇口根部凹槽内嵌一条箍紧螺旋弹簧（通常不锈钢SUS304）。弹簧持续向唇口施加径向力，补偿橡胶磨损、轴偏心或温升导致的弹性松弛，保证整个服役期内唇口对轴的有效跟踪与密封压力。
     • •?防尘唇/副唇 (Secondary Lip / Dust Lip, Optional):?? 部分单唇油封在空气侧额外增加一个无弹簧的低压唇口，主要功能是阻挡外部灰尘、水汽等污染物侵入。对于有外部污染风险的工况（如工程机械、农用设备），加装防尘副唇至关重要。
   • •?核心材料：氯丁橡胶 (Chloroprene Rubber, CR)??
     • •?物理化学性能：??
       • •?良好的耐油性：?? 对矿物油、植物油、齿轮油、润滑油、液压油（石油基）有良好的抗溶胀能力（优于NR，接近或略逊于NBR）。
       • •?耐候性、耐臭氧性、耐老化性：?? 在通用橡胶中排名靠前，特别适合暴露在空气中的工况。
       • •?耐热性适中：?? 连续使用温度一般?-40°C 至 +120°C。短期可达150°C。优于NR/SBR，低于HNBR/ACM。
       • •?阻燃性：?? 氯原子赋予CR良好的自熄性能。
       • •?耐水性、弱酸碱性：?? 表现较好。
     • •?机械性能：?? 良好的抗拉强度、耐磨性和抗撕裂性，压缩永久变形性能中等。

二、 核心优势与应用场景

1. 1.?高性价比：?? 结构和模具相对简单，材料（钢 + CR）成本可控，适于大批量生产，是最经济的工业油封类型之一。
2. 2.?可靠密封：?? 螺旋线 + 弹簧的组合设计，在中低速（线速度 ≤ 12 m/s）、中低压（≤ 0.5 MPa）?? 条件下，能有效封堵油品（如齿轮油、润滑油）。
3. 3.?环境适应性好：?? CR橡胶的天然耐候、臭氧和老化性能，使其非常适合在室外、露天环境或有臭氧生成源?（如电机、开关设备附近）运行的设备。
4. 4.?防尘防潮防护：?? 可选副唇设计（成为双唇结构，但主密封仍为单唇+弹簧）大幅提升防外部污染物的能力。
5. 5.?典型应用行业与设备：??
   • •?汽车工业:?? 变速箱、差速器、轮毂（非转向驱动侧常用）、转向器、水泵（水温不高时）、部分发动机辅件。
   • •?通用工业:?? 齿轮减速箱、工业泵（水泵、轻载油泵）、鼓风机、传送带滚筒轴承座、小型电机、农用机械、空压机（曲轴箱油封）。
   • •?家电：?? 洗衣机轴承密封、电动工具（如电钻、角磨机变速箱）。
   • •?工程机械：?? 小型液压缸活塞杆副封、行走轮轴承（常带副唇防尘）。

三、 性能边界与局限性

1. 1.?耐高温上限：?? CR的120°C连续使用温度是其最显著的限制。高于此温，橡胶会加速硬化、开裂，失去弹性，密封失效。
2. 2.?耐低温下限：?? -40°C的低温门槛高于硅橡胶、低TR氟橡胶。
3. 3.?耐极性介质性能：?? CR在酮类、酯类溶剂、磷酸酯类阻燃液压油、强氧化性酸中会出现明显溶胀或降解。
4. 4.?耐溶胀性弱于NBR/HNBR：?? 在一些添加剂较多的“极压齿轮油（EP）”或特定合成油中，长期使用可能导致体积增大、变软。
5. 5.?压力适应性：?? 主要适用于压力波动较小的低压/微压场合。高压（>0.5MPa）易导致唇口变形过大、密封失效或泄漏增大。
6. 6.?高速适应性：?? ?线速度 ≤ 12m/s。过高线速会导致摩擦生热剧增，温升超过材料允许值。同时摩擦功耗增大。

四、 关键设计与选型考量因素

1. 1.?轴径与孔径：?? 精准匹配是安装基础。需根据标准尺寸（如国标、ISO或各厂商标准）选择合适公差的油封。
2. 2.?密封介质兼容性：?? 确认介质类型（油品、添加剂、有无其他化学品）。CR适合大部分矿物基润滑油、齿轮油。接触燃油/溶剂/酯类油应避免。
3. 3.?温度范围：?? 重点考察最高工作温度。务必确保连续峰值≤120°C。启动温度低于-30°C要考虑低温脆性风险。
4. 4.?转速/线速度：?? 计算转轴线速度（v = π * D * n / 60000，单位m/s，D轴径mm，n转速rpm）。避免超速（>12m/s）。
5. 5.?外部环境：?? 如存在粉尘、水雾、盐雾、臭氧等，应强烈推荐选用带副唇（防尘唇）的油封。
6. 6.?安装要求：??
   • •?轴端倒角：?? 保证≥15°×1mm，避免割伤唇口。
   • •?轴表面处理：?? 硬化处理（淬火/镀铬），粗糙度Ra 0.2~0.8μm?（过低磨损快、过高泄漏）。硬度≥HRC 30。
   • •?座孔要求：?? 孔径公差（H7~H8），圆度好，入口倒角去毛刺。表面粗糙度Ra ≤ 3.2μm。
   • •?安装工具：?? 使用导套或专用工装，避免锤击骨架导致变形。涂抹润滑脂于唇口和轴表面。

五、 安装注意事项与维护要点

1. 1.?安装前检查：?? 确保油封、轴、孔清洁无损伤；观察弹簧是否在位、缠绕方向（左旋对应右转轴）。区分主唇（带弹簧，朝里）与副唇（无弹簧，朝外）。
2. 2.?润滑：?? 安装前在唇口及轴上涂敷与设备内相同的密封介质（油脂或油）?。避免干摩擦。
3. 3.?压入方向：?? ?始终从骨架背部施力（骨架开口侧）压入，严禁挤压橡胶唇口或弹簧。使用平底压板。
4. 4.?安装速度：?? 使用压机时，压力均匀、速度恒定且偏慢。
5. 5.?运行前检查：?? 首次启动前，手动盘车确认无卡阻异响。
6. 6.?泄漏观察：?? 允许初期有极微量“渗出”（形成油膜），但不应有持续滴漏。注意区分渗油和泄漏。

六、 失效模式及原因分析

结论：?单唇金属骨架油封（氯丁橡胶CR唇口）?是中低速、常温（-40°C~+120°C）、耐矿物油与常规润滑油脂的经济型密封标杆解决方案。其金属骨架确保了安装刚性与定位精度，?氯丁橡胶唇口兼顾油封与耐候需求，螺旋线设计则赋予主动密封能力。选用时需严格复核温度压力上限与介质兼容性；在粉尘水雾环境下应优选配置防尘副唇的产品；并强调规范化安装与定期维护是保障其长期可靠运行的核心前提。当工况超越CR边界（高温/特殊介质/高速），需果断升级为如HNBR、ACM或FKM（氟橡胶）?等更高级材质的油封。
